(1.1) INFORMAZIONI GENERALI
(1.2) DESCRIZIONE E FUNZIONAMENTO GENERALE
(1.3) USO PREVISTO
(1.4) MATERIALI UTILIZZABILI
(1.5) INFORMAZIONI UTILI PER L’ALLACCIAMENTO
(1.6) AMBIENTE OPERATIVO
(1.7) POSTAZIONE DI LAVORO E DI COMANDO
(1.8) UTILIZZATORE
(1.9) DESCRIZIONE DEI COMANDI
(1.10) RUMORE
(1.11) DATI  TECNICI

(1.1) INFORMAZIONI GENERALI

Questo manuale contiene tutte le informazioni per l’installazione, l’uso, e la manutenzione della pressa ed è destinato agli utilizzatori, coloro cioè che hanno la necessità o l’obbligo di fornire istruzioni o di intervenire operativamente sulle macchine.

Il testo originale della presente pubblicazione, redatto in lingua italiana, costituisce un riferimento unico per la risoluzione di eventuali controversie interpretative legate alle traduzioni nelle lingue comunitarie.

La presente pubblicazione inoltre, è da considerarsi parte integrante della macchina e pertanto deve essere conservata per eventuali futuri riferimenti fino alla demolizione finale e rottamazione della macchina stessa.

SCOPO DEL MANUALE

Scopo del manuale è quello di consentire alle persone preposte di comprendere il funzionamento della macchina e di usarla in modo sicuro.

Non è consentito utilizzare la macchina in disaccordo con le indicazioni fornite.

Per l’uso l’operatore dovrà inoltre attenersi alla specifica legislazione, in materia di lavoro, vigente nello stato ove è installata l’apparecchiatura.

DOVE E COME CONSERVARE IL MANUALE

Questo manuale deve essere conservato in luogo protetto ed asciutto e deve essere sempre disponibile sulla macchina o almeno nelle vicinanze per la consultazione.

Si consiglia di farne una copia e di tenerla in archivio per sicurezza. In caso di scambio di informazioni con il costruttore o con personale di assistenza da questi autorizzato, fare riferimento ai dati di targa o al numero di matricola della macchina.

Il manuale deve essere conservato per tutta la vita della macchina ed in caso di necessità (es. danneggiamento che comprometta anche in parte la consultazione, ecc.) l’utilizzatore è tenuto all’acquisizione di una nuova copia da richiedere esclusivamente al costruttore.

AGGIORNAMENTO DEL MANUALE

Le indicazioni contenute nel manuale sono rispondenti alla normativa vigente e sono da considerarsi aggiornate al momento dell’immissione della macchina sul mercato. Non potrà essere considerato inadeguato solo perché in seguito è stato aggiornato in conformità a nuove normative od in base a nuove esperienze.

Eventuali modifiche, adeguamenti, miglioramenti ecc. che fossero apportate alle macchine commercializzate in seguito, non obbligano il costruttore ad intervenire sull’apparecchiatura fornita in precedenza né a considerare la stessa ed il relativo manuale carenti ed inadeguati.

Eventuali integrazioni del manuale che il costruttore riterrà opportuno inviare agli utilizzatori dovranno essere conservate insieme al manuale di cui faranno parte integrante.

COLLABORAZIONE CON L’UTILIZZATORE

Il costruttore è a disposizione della propria clientela per fornire ulteriori informazioni e per considerare proposte di miglioramento al fine di rendere questo manuale più rispondente alle esigenze per le quali è stato preparato.

In caso di cessione dell’apparecchiatura, che dovrà essere sempre accompagnata dal manuale d’uso, l’utilizzatore primario è invitato a segnalare al costruttore l’indirizzo del nuovo utilizzatore affinché sia possibile raggiungerlo con eventuali comunicazioni e/o aggiornamenti ritenuti indispensabili.

GARANZIA DEL COSTRUTTORE

La garanzia a durata di un anno, l’utilizzatore, per usufruire della garanzia fornita dal costruttore, deve osservare scrupolosamente le precauzioni indicate nel manuale ed in particolare:

-        operare sempre nei limiti di impiego dell’apparecchiatura;
-        effettuare sempre una costante e diligente manutenzione;
-        adibire all’esercizio della macchina personale di provata capacità ed attitudine ed adeguatamente addestrato allo scopo.

Il costruttore declina ogni responsabilità, diretta ed indiretta, derivante da:
-        inosservanza delle istruzioni ed uso della macchina diverso da quello previsto nel manuale.
-        uso da parte di personale che non abbia letto e compreso il contenuto del manuale;
-        uso non conforme alle normative specifiche vigenti nel paese di installazione;
-        modifiche effettuate sulla macchina e non autorizzate;
-        riparazioni effettuate da personale non autorizzato;
-        utilizzo di ricambi ed accessori non originali.

La cessione della macchina ad un secondo utilizzatore prevede anche la consegna del manuale; la mancata consegna del manuale fa automaticamente decadere la responsabilità del costruttore relativamente al corretto uso della stessa.

Qualora la macchina fosse ceduta ad un secondo utilizzatore in un paese di lingua diversa, sarà responsabilità dell’utente primario fornire una traduzione fedele del presente manuale nella lingua del paese in cui la macchina si troverà ad operare.

SERVIZIO ASSISTENZA TECNICA

Per ogni intervento di manutenzione straordinaria prendere contatto con il servizio di assistenza tecnica rivolgendosi direttamente al costruttore al seguente indirizzo:

     LCM S.r.l. – Via Martino Ferraro, 3      54100  Massa (MS) – Italia

(1.2) DESCRIZIONE E FUNZIONAMENTO GENERALE

     La macchina in oggetto è una pressa da inserti autoaggancianti, destinata all’impiego su

     manufatti costituiti da laminati metallici o plastici.

La sua economicità, flessibilità, piccolo spazio d'ingombro, facilità d’uso e di manutenzione la rendono estremamente attraente e utile per le aziende che utilizzano e lavorano i laminati in genere.

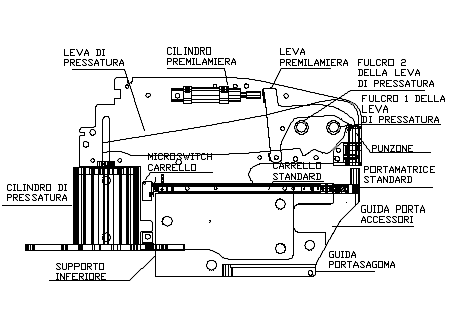

Il corpo della macchina è dato da una robusta struttura metallica, contenente all’interno tutti i leverismi necessari per le operazioni di pressatura. Supporta inoltre un carrellino scorrevole con una matrice intercambiabile a seconda del tipo di inserto da piantare.

I movimenti avvengono mediante azionamento di un cilindro pneumatico a doppio effetto; lo stelo del cilindro agisce su di una leva che impegna un punzone, il quale opera l’applicazione dell’inserto, contrastando sulla matrice portapezzo.

Un premilamiera permette di lavorare con maggior precisione, velocità e sicurezza, bloccando la lamiera in lavorazione tra punzone e matrice.

Il corpo della macchina, che supporta anche il quadro elettrico, è posto su di una robusta struttura in lamiera d’acciaio che puo’ essere fissata, sia su di un basamento (opzionale), che  su di un banco di adeguata robustezza e stabilita’.  (figura 2).

Figura 2

(1.3) USO PREVISTO

La macchina è destinata esclusivamente all’applicazione di inserti, mediante pressatura, sui materiali elencati al paragrafo successivo.

Il costruttore declina ogni responsabilità, diretta ed indiretta, derivante dall’utilizzo di accessori o materiali non previsti.

MODI D’USO NON CONSENTITI:

Non è consentito l’uso per lavorazioni su prodotti che, per la loro natura o caratteristiche strutturali, possano causare proiezioni di frammenti o schegge causati dalla loro rottura.

Non è consentito l’uso su prodotti che sottoposti a pressione, compressione, taglio o deformazione possano deflagrare o esplodere.

Non è consentito eseguire lavorazioni di manutenzione o regolazione da parte di personale non qualificato e soprattutto senza aver staccato la spina elettrica dalla rete ed aver scaricato l’aria per mezzo della valvola.

(1.4) MATERIALI UTILIZZABILI

I materiali che possono essere usati per la lavorazione sono tutti quelli che hanno un limite elastico inferiore alle pressioni locali sviluppabili dalla pressa.

Entro questi limiti possono essere utilizzati laminati plastici o metallici quali l’acciaio, l’alluminio, il bronzo, ecc. …

Lo spessore massimo del laminato non deve superare i 3 mm considerato che nella luce tra punzone e matrice deve trovare spazio anche l’inserto.

(1.5) INFORMAZIONI UTILI PER L’ALLACCIAMENTO

Per operare in maniera opportuna la pressa deve disporre dei seguenti allacciamenti alle fonti di energia:

Impianto elettrico:

Per il funzionamento, la macchina necessita di una presa a 220 Volt 50/60 Hz da 16 A.

Impianto pneumatico:

La macchina va collegata ad una sorgente di aria compressa da 6 a 8 bar, mediante tubo di diametro interno non inferiore a 10 mm..

(1.6) AMBIENTE OPERATIVO

L’ambiente operativo previsto deve avere le seguenti caratteristiche:

Temperatura                                      -5 ÷ +40 C°

Umidità relativa massima                               80%

La macchina non può essere impiegata in luoghi aperti e/o esposta agli agenti atmosferici e in ambiente con vapori, fumi o polveri corrosive e/o abrasive, con rischi di incendio o esplosione e comunque ove sia prescritto l’impiego di componenti antideflagranti.

(1.7) POSTAZIONE DI LAVORO E DI COMANDO

La macchina prevede di essere utilizzata da un solo operatore, il quale compie tutte le operazioni relative all’uso della pressa.

L’operatore deve trovarsi in posizione frontale rispetto alla pressa, alla distanza che più conviene all’operatore in base alle sue caratteristiche fisiche.

La fonte di illuminazione deve essere sufficiente a garantire un buon livello di illuminazione della zona operativa e non deve creare ombre che influiscano negativamente sulla visibilità.

(1.8) UTILIZZATORE

Chi opera sulla macchina deve possedere una adeguata formazione in materia di prevenzione degli infortuni e deve avere sufficiente esperienza sul funzionamento della macchina e dei prodotti che può applicare.

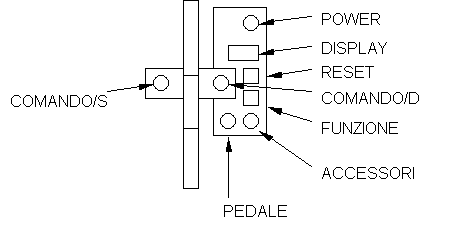

(1.9) DESCRIZIONE DEI COMANDI

La macchina è dotata di un sistema di comandi di semplice utilizzo:

Sul corpo della macchina vi sono due pulsanti neri (COMANDO/S COMANDO/D), ciascuno dei quali può azionare la pressatura, a condizione che il carrellino portamatrice sia a fondo corsa.

I due pulsanti neri si trovano lateralmente alla macchina, sia a destra che a sinistra. L’utilizzo di uno dei due e’ indifferente: l’operatore può scegliere quale premere a seconda della convenienza.

Sul quadretto elettrico posto nel lato destro della macchina sono presenti:

-         Pulsante di alimentazione, di colore nero (Power)
-         Indicatore luminoso a quattro cifre (Display)
-         Pulsante di reset, di colore giallo (Reset)
-         Pulsante di selezione per funzioni speciali, di colore azzurro (Funzione)
-         Presa a due poli per comando a pedale (Pedale)
-         Presa a sette poli per il collegamento di accessori (Accessori)

Il pulsante di alimentazione (Power) inserisce o disinserisce l’alimentazione elettrica della macchina.

L’indicatore luminoso (Display) a quattro cifre visualizza la forza impiegata per la pressatura o altri dati, a seconda dell’impiego del tasto funzione.

Il pulsante di reset (Reset) assolve alle seguenti funzioni:

-        All’accensione della pressa sul display lampeggia la scritta INIT in maniera intermittente: bisogna premere questo pulsante per mettere la macchina in condizioni operative. Qualora non fosse premuto, la macchina non entra in funzione.

-        Quando premuto, durante il ciclo di lavoro, interrompe il ciclo stesso e fa sollevare il premilamiera permettendo ad esempio il riposizionamento del pezzo.

Il pulsante funzioni (Funzione) assolve a varie funzioni tra le quali:

-        Conteggio degli inserti piantati

-        Regolazione di tempi nel ciclo di lavoro della macchina

-        Test della macchina

Il connettore (Pedale) permette la connessione di un pedale per l’attivazione del premilamiera durante l’uso con accessori. L’operazione di pressatura viene comandata tramite pulsante.

Usando la macchina in configurazione standard (senza accessori ) l’operazione di pressatura puo’ essere comandata sia con il pedale che con i pulsanti COMANDO/S e COMANDO/D

Il connettore (Accessori) permette il comando dei dispositivi elettropneumatici contenuti negli accessori utilizzati per la pressatura di parti con sagomature particolari.

 Figura 3





  (1.10) RUMORE

La macchina dopo essere stata sottoposta a test per misurare i livelli in decibel del rumore prodotto risulta conforme alle norme in vigore.

  (1.11) DATI  TECNICI

La pressa può operare carichi compresi tra i 280Kg. ed oltre 6 tonnellate.

Vedi tabella seguente:

SPECIFICHE ELETTRICHE
